一、材料特性要求

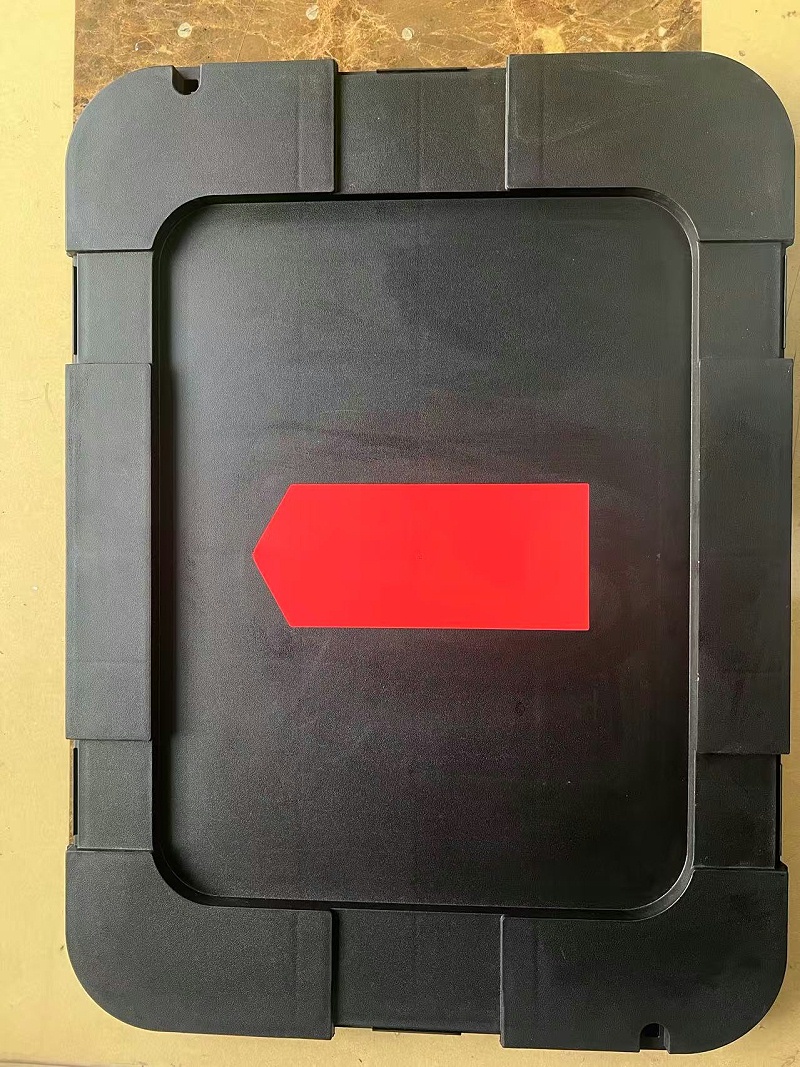

尼龍加玻纖材料(如PA66+GF33)表面極性低，需采用含環(huán)氧基或羥基的樹脂體系油墨，通過分子間作用力增強附著力。萬麗瓏開發(fā)的免處理油墨 通過調(diào)整樹脂極性，使表面張力與尼龍基材匹配，實現(xiàn)60℃低溫固化即可通過百格測試。

優(yōu)質(zhì)油墨需添加柔性鏈段改性劑，兼顧附著力和耐曲撓性。TPU油墨技術(shù)可借鑒，其環(huán)氧樹脂體系能形成交聯(lián)結(jié)構(gòu)，抵抗UV老化和機械磨損。

二、工藝優(yōu)化方案

傳統(tǒng)火焰/電暈處理需38mN/m以上表面張力，而新型油墨通過內(nèi)置附著力促進劑(如硅烷偶聯(lián)劑)，直接在未處理表面形成化學(xué)鍵合。UV打印尼龍涂層技術(shù)則通過光固化反應(yīng)生成共價鍵。

建議采用階梯式固化：60℃預(yù)烘15分鐘使溶劑揮發(fā)，再UV固化(能量800-1200mJ/cm2)。避免高溫導(dǎo)致尼龍結(jié)晶度變化影響附著力。

三、性能驗證標(biāo)準(zhǔn)

機械測試：百格測試5B級，3M膠帶拉扯10次無脫落

化學(xué)測試：耐酒精擦拭(99%乙醇，500g力/100次)

環(huán)境測試：85℃/85%RH老化240小時無起泡

四、典型產(chǎn)品對比

品牌類型固化方式處理要求耐候性適用材料萬麗瓏免處理型60℃熱固化無需1年以上PA+GF≤50%UV納米涂層LED紫外線需底涂3年以上改性尼龍環(huán)氧改性油墨 雙組分固化需打磨2年玻纖增強尼龍。
